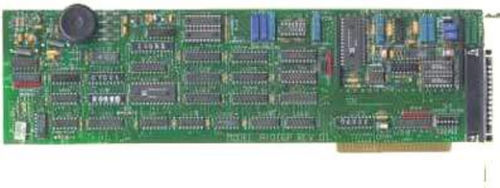

Carte d'E/S numérique AD12-16

analogique16 canauxà 8 E

-16 entrées asymétriques ou huit entrées différentielles -résolution de 12 bits avec cinq plages d'entrée -Réglage supplémentaire du gain par résistance -50 000 échantillons/seconde (AD12-16) -100 000 échantillons/seconde avec DMA (AD12-16F) -Horloge pacer et compteurs/temporisateurs embarqués -Deux convertisseurs D/A 12 bits multiplicateurs -Huit lignes d'E/S numériques (4 entrées et 4 sorties) -Taux de balayage programmable -Supporte le DMA et les interruptions -Conçu, fabriqué et soutenu aux États-Unis L'AD12-16 et l'AD12-16F sont des cartes ISA multifonctions d'E/S analogiques/numériques à grande vitesse destinées aux ordinateurs personnels IBM. Ce sont des cartes pleine longueur qui peuvent être installées dans les fentes d'extension des ordinateurs IBM PC/XT/AT et compatibles. Avec cette carte installée, l'ordinateur peut être utilisé comme un système d'acquisition et de contrôle de données de précision ou comme un instrument d'analyse de signaux. INPUTS ANALOGIQUES Les cartes acceptent jusqu'à huit canaux d'entrée analogique différentielle ou 16 canaux d'entrée analogique asymétrique. Les entrées sont protégées contre les surtensions jusqu'à ±35V et, typiquement, peuvent survivre à une décharge statique de plus de 4000V. Lorsque l'alimentation est coupée, les entrées sont en circuit ouvert, ce qui assure un fonctionnement à sécurité intégrée et continue d'offrir une protection contre les surtensions jusqu'à ±20V. La configuration des entrées des canaux est sélectionnable par commutateur sur la carte, ce qui permet de choisir entre 16 canaux asymétriques ou huit canaux différentiels. Dans ce dernier cas, le rapport de réjection en mode commun est de 86 db minimum et la plage de tension en mode commun est de ±11V.
