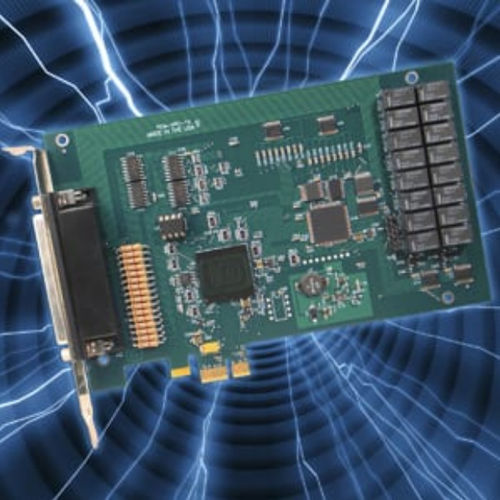

Carte d'entrées numérique PCIe-IIRO-16

avec sortie relaisPCI Express

-16 entrées numériques non polarisées et isolées optiquement -Filtres commutables sur les entrées pour les environnements électriquement bruyants -Isolation optique canal à canal et canal à la terre -Peut détecter un changement d'état de l'entrée et affirmer une interruption -16 sorties de relais électromécaniques -Détection automatique sous Windows -Conçu, fabriqué et soutenu aux États-Unis OPTIONS D'USINE -Fonctionnement à température étendue (-40° à +85°C) -Version conforme à la directive RoHS Ce produit est une carte d'entrée numérique et de sortie relais isolée PCIe à 1 voie avec des capacités de détection de changement d'état (COS). Les entrées isolées peuvent être alimentées par du courant alternatif ou continu et ne sont pas sensibles à la polarité. Les signaux d'entrée sont redressés par un pont de diodes et appliqués aux entrées des opto-isolateurs. Une résistance de 1,8k ohm en série permet de limiter le courant. Les sorties standard des transmetteurs de contrôle 12/24 AC peuvent être acceptées ainsi que les tensions DC. La plage de tension d'entrée est de 3V à 31VDC (ou 40-10kHz RMS). Pour étendre la plage de tension d'entrée, vous pouvez connecter des résistances externes en série. Les sorties de relais électromécaniques du PCIe-IIRO-16 sont composées de dix sorties SPDT de forme C et de six sorties SPST de forme A (normalement ouvertes). Les relais sont tous désexcités à la mise sous tension. Les données envoyées aux relais sont verrouillées. La carte mesure 6,6 pouces de long et 4,2 pouces de haut en position assise. Les connexions de câblage d'E/S pour cette carte se font via un connecteur D-sub à 78 broches. Un câble rond moulé en "Y" est généralement utilisé pour connecter cette carte à des panneaux de terminaison dotés de deux connecteurs D-sub à 37 broches.
