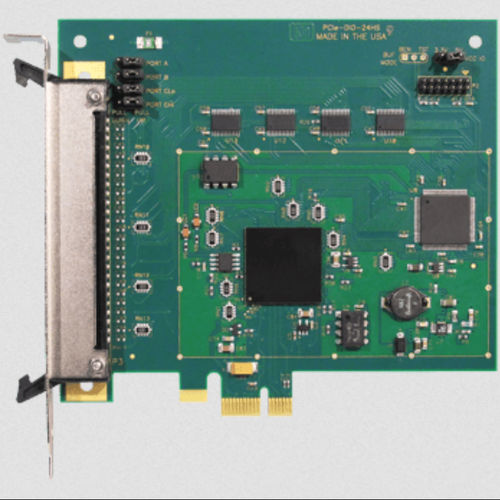

Carte d'E/S numérique PCIe-DIO-24HS

sériePCI Expressjumper

-carte d'E/S numériques PCI Express x1 voie -24 lignes DIO à courant élevé -Génération d'IRQ à partir du bit 3 du port C et du compteur A2 (modèles "C") et/ou détection de changement d'état (COS) (modèles "S") -Lignes DIO tamponnées -Ports quatre et huit bits sélectionnables indépendamment pour les entrées ou les sorties -Résistances Pull-up/Pull-down 10k ohm configurables par l'utilisateur sur les lignes DIO -VCCIO sélectionnable par cavalier (5V, 3.3V) -Tension VCCIO disponible pour l'utilisateur via un fusible réinitialisable de 0,5A -Connecteur 50 broches à verrouillage -Conçu, réalisé, soutenu et fabriqué aux États-Unis OPTIONS D'USINE -Fonctionnement à température étendue (-40° à +85°C) -Languette de déconnexion rapide sur le support de montage pour le faisceau de câblage ou la mise à la terre du blindage du câble (avec connecteur 50 broches sans verrouillage) -Version conforme à la directive RoHS Ce produit est une carte d'E/S numérique PCI Express x1 voie disponible en deux modèles. La PCIe-DIO-24H est l'E/S numérique de base et la PCI-DIO-24HS présente des capacités avancées de détection de changement d'état (COS). La carte émule une puce compatible 8255, fournissant 24 lignes DIO. Les lignes DIO sont regroupées en trois ports de 8 bits : A, B et C. Chaque port 8 bits est configuré par logiciel pour fonctionner comme entrées ou sorties. Le port C peut être divisé en deux nybbles de 4 bits par logiciel et configuré comme entrées ou sorties. Chaque ligne DIO est tamponnée et capable d'une source/système de 32mA. Le niveau logique VCCIO est globalement configuré via la sélection de cavaliers comme 5V ou 3.3V. De plus, les ports A, B, C low nybble et C high nybble sont configurés individuellement par des cavaliers comme pull-up ou pull-down via des réseaux de résistances de 10kΩ.
