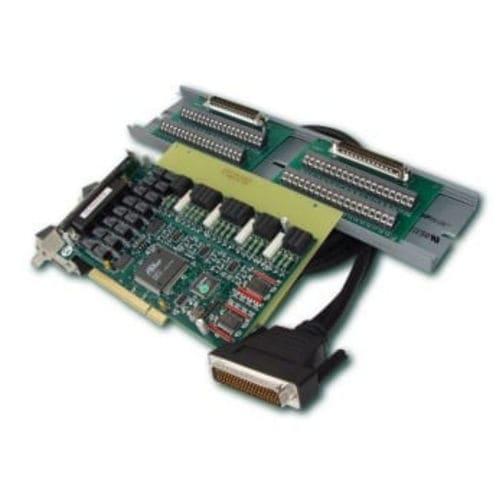

Carte d'E/S numérique PCI-IIRO-16

à 8 E/Savec sortie relaisPCI-Express

-Compatible universel PCI, PCI-X, 3.3V et 5V (Appelez pour la disponibilité de PCI-Express) -Huit ou seize entrées numériques non polarisées et isolées optiquement -Huit ou seize sorties de relais électromécaniques -Opto-isolées canal à canal et canal à la terre -Peut détecter un changement d'état de l'entrée et activer l'interruption -Détection automatique sous Windows Cartes d'entrée/sortie numériques isolées Les cartes PCI-IIRO-8 et PCI-IIRO-16 sont des cartes demi-format à faible coût qui fournissent des entrées et sorties isolées pour les ordinateurs PCI-Bus. Les cartes ont huit ou seize entrées numériques isolées optiquement pour les signaux de commande CA ou CC et huit ou seize sorties de relais électromécaniques. PCI-IIRO-8 occupe quatre registres consécutifs de huit bits dans l'espace E/S. PCI-IIRO-16 occupe huit registres consécutifs de huit bits dans l'espace E/S. Entrées Les entrées isolées peuvent être commandées par AC ou DC et ne sont pas sensibles à la polarité. Les signaux d'entrée sont redressés par un pont de diodes et appliqués aux entrées des opto-isolateurs. Une résistance de 470 ohms en série permet de limiter le courant. Les sorties standard des transmetteurs de contrôle 12/24 AC peuvent être acceptées ainsi que les tensions DC. La plage de tension d'entrée est de 5V à 24V (rms). Pour étendre la plage de tension d'entrée, vous pouvez connecter des résistances externes en série. Chaque circuit d'entrée contient un filtre lent/rapide commutable qui a une constante de temps de 10 millisecondes (PCI-IIRO-8) ou de 5 millisecondes (PCI-IIRO-16). (Sans filtrage, la réponse est de 20 microsecondes.) Le filtre doit être sélectionné pour les entrées CA afin d'éliminer la réponse aux passages par zéro. Le filtre est également utile pour une utilisation avec des signaux d'entrée DC lents dans un environnement bruyant.
