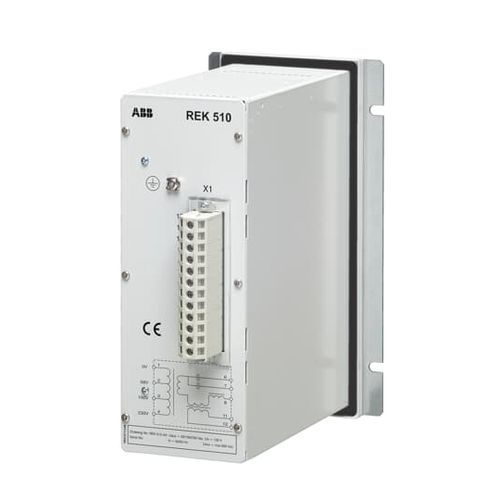

Relais de protection de fuite à la terre REK 510

de courantpour générateur

Dispositif d'injection de courant pour la protection contre les défauts à la terre du rotor d'une machine synchrone Le but de la protection contre les défauts à la terre du rotor est de détecter les défauts à la terre dans le circuit d'excitation des machines synchrones. Le circuit d'excitation est isolé dans des conditions de fonctionnement normales. Le circuit d'excitation peut être exposé à des contraintes mécaniques ou thermiques anormales dues à des vibrations, à une surintensité, à un écoulement étouffé du fluide de refroidissement, etc. Cela peut entraîner la rupture de l'isolation entre l'enroulement d'excitation et le fer du rotor en un point exposé à une contrainte excessive. Un simple défaut à la terre n'est pas très dangereux et ne provoque pas de dommages immédiats, car le courant de défaut est faible en raison de la basse tension. Un deuxième défaut à la terre est plus dangereux : il se manifeste sous la forme d'un défaut d'inversion des enroulements du rotor et provoque un grave déséquilibre magnétique et de fortes vibrations du rotor, ce qui entraîne des dommages importants. Pour les générateurs à bagues collectrices, la résistance d'isolation du rotor est parfois réduite en raison de la couche de poussière de charbon accumulée par les brosses à charbon. Champ d'application - Protection contre les défauts à la terre du rotor pour le circuit d'excitation des machines synchrones Avantages du produit - Détection des défauts d'isolation dans le circuit d'excitation avant que les courts-circuits ne causent de graves dommages - Caractéristiques du produit - Le dispositif d'injection REK 510 établit une tension secondaire de 100 VAC via ses condensateurs de couplage sur le circuit du rotor en direction de la terre. Un relais de défaut de terre à temps défini est connecté pour mesurer ce courant.
