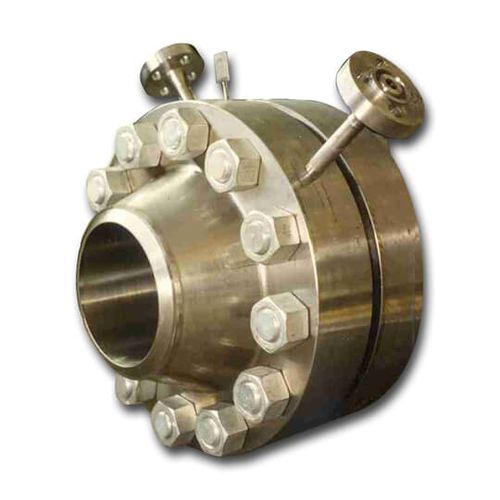

Bride à orifice FPD160

Unions/assemblages de brides d'orifice à souder pour s'adapter aux brides RF, FF ou RTJ. Les brides à orifice comprennent les points de raccordement DP et sont fournies avec la plaque à orifice, les joints, les écrous, les boulons et les vis de levage nécessaires. Elles sont conçues pour mesurer le débit de liquides, de gaz ou de vapeur propres ou contaminés. La gamme ABB FPD160 est une gamme de plaques à orifice de mesure de débit montées dans des raccords à bride à orifice soudés avec des piquages de bride. Les plaques d'orifice sont disponibles avec une variété de profils pour gérer une large gamme d'applications, des fluides propres et des liquides à faible viscosité aux fluides sales ou aux liquides à haute viscosité. Modèles de plaques à orifices : - Plaque à orifice concentrique à bord carré pour les liquides/gaz/vapeur propres - Plaque à orifice quart de cercle pour les fluides visqueux - Plaque à orifice d'entrée conique pour les fluides visqueux - Plaque à orifice excentrique pour les fluides sales - Plaque à orifice segmentaire pour fluides sales - Plaque à orifices dans le support entre les brides d'orifices RTJ Données Unions de brides à orifice prêtes à être soudées directement dans le pipeline : - taraudages positionnés avec précision - complet avec joints, écrous et boulons Équipés d'une plaque à orifice pour une mesure à faible coût : - Plaque en acier inoxydable 316 avec brides en acier au carbone ou en acier inoxydable - autres matériaux disponibles Conçu et fabriqué selon les dernières normes : - plaques conformes à la norme ISO5167:2003 (autres normes de conception disponibles) - brides conformes à la norme ASME B16.36 Gamme de perçages/classes de brides disponibles : - pour brides à profil surélevé, plat ou RTJ
