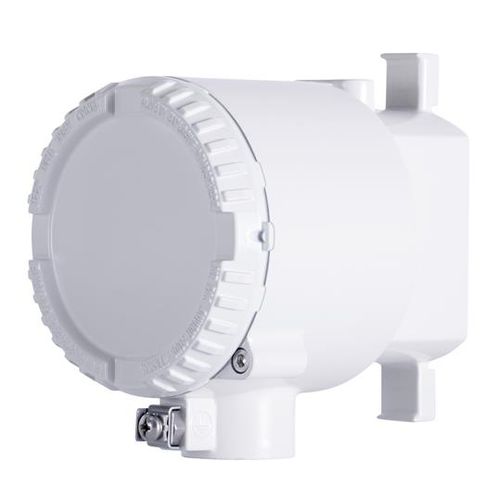

Détecteur de niveau à flotteur magnétique LMS200

de liquidecompactde précision

L'interrupteur électrique LMS200 est un interrupteur à double pôle et à double contact actionné magnétiquement. Lorsque le LMS200 est monté sur un indicateur de niveau de liquide magnétique KM26, un détecteur de niveau à cage de la série LS ou une chambre externe contenant un flotteur magnétique, il peut détecter un niveau haut ou bas dans un récipient. Le LMS200 se compose de deux interrupteurs à action rapide actionnés par un mécanisme d'actionnement de précision. Le mécanisme d'actionnement est constitué de deux cames disposées sur un axe. Un aimant en forme de tige est monté à l'intérieur d'un ensemble de broche de manière à faire tourner la broche lorsqu'un champ magnétique d'orientation appropriée passe près de l'interrupteur. Un float magnétique KM26 passant à proximité du LMS200 dans le sens ascendant ou descendant fera changer le commutateur d'état. Après le passage du float, l'interrupteur reste dans son état respectif jusqu'à ce que le float passe devant l'interrupteur dans la direction opposée. L'action de l'interrupteur est de rompre avant de faire. L'action unique du couplage magnétique élimine le besoin de joints, de diaphragmes, de ressorts ou de tubes de torsion. Il n'y a pas de contact physique entre l'interrupteur et le processus. Le couplage magnétique élimine également la nécessité de connexions au processus et assure une isolation totale du processus. Données interrupteur DPDT 10 ampères (contacts NO ou NC) Concept unique de couplage magnétique, éliminant le contact direct avec le procédé Aucune tuyauterie ou vanne n'est nécessaire Montage et réglage faciles ; seul un petit tournevis est nécessaire Point de déclenchement réglable en continu sans modification de la tuyauterie du procédé Résistant aux vibrations Conception compacte Convient aux applications à haute température
