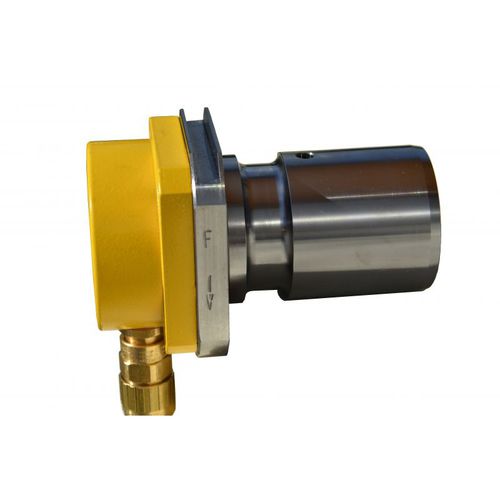

Capteur de couple rotatif

Capteur de déformation à la fine pointe de la technologie utilisant une méthode unique basée sur la fréquence. - Fréquence de sortie basse impédance pour une immunité élevée aux bruits électromagnétiques. - Aucune amplification du signal n'est nécessaire, avec un câble à paire unique - Mesure les forces de traction ou de compression. - Capteur Soudé à l'objet à mesurer, assurant une liaison stable et durable. - Robuste et hermétique selon MIL-STD-883-A. - Résiste à une surcharge 10 fois sans défaillance. - Capteur certifié pour utilisation en zone dangereuse 1 Atex II2 GD EEx d IIB T6 Le principe de base du capteur S est que la fréquence propre d'une bande vibrante varie en fonction de la tension de la bande. Le cœur du capteur S est une bande métallique en forme de S fixée aux deux extrémités à un anneau métallique. Lorsque l'anneau est déformé, la fréquence propre de vibration de la bande change. Cette fréquence est détectée sous forme de tension alternative dans une bobine positionnée à proximité de la bande. La déformation de l'anneau est réalisée au moyen de deux équerres soudées à l'anneau et à la charpente métallique sous contrainte. L'anneau, la bande en forme de S et la bobine sont scellés hermétiquement à l'intérieur d'un boîtier en acier inoxydable. la vibration forcée de la bande est excitée par de courtes impulsions régulières dans la bobine. La même bobine est utilisée pour détecter la fréquence de la bande qui est excitée par de courtes impulsions régulières dans la bobine.
