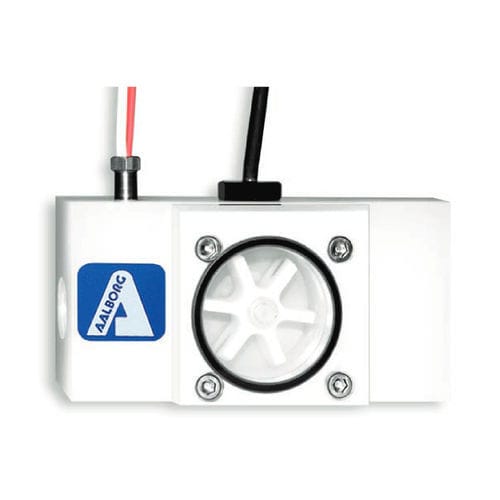

Débitmètre à palette PWM series

volumiquepour liquidesvertical

Débitmètre à roue à aubes PWM pour la mesure du débit des liquides. Caractéristiques de conception Débitmètres pour applications de débit de liquide Les roulements à billes permettent d'obtenir des débits minimaux très faibles Facile à installer et à utiliser Montage horizontal ou vertical Une seule pièce mobile Indication du débit par le biais d'un couvercle acrylique transparent Signal à ondes carrées polyvalent Ports NPT femelles Multiparamètre : Sorties débit et température. Option RTD platine Modèles en polypropylène et PVDF résistant aux produits chimiques Description de l'appareil Principes de fonctionnement Le fluide qui s'écoule dans l'appareil fait tourner la roue à aubes. Lorsque les aimants intégrés dans la roue à aubes tournent devant le capteur, des impulsions électriques sont produites, dont la fréquence est proportionnelle au débit. Le nombre de tours par minute et le facteur K (nombre d'impulsions/Gallon) permettent de calculer le volume de débit qui traverse l'appareil. CARACTÉRISTIQUES TECHNIQUES SIGNAL DE SORTIE - NPN collecteur ouvert (charge 30 mA max) DIMENSIONS - 56H x 108L x 53D mm (2.2 x 4.25 x 2.2")Sans les adaptateurs RTD et Hall. CÂBLE - 1,8 m (6') ou 3,7 m (12') en option RTD - Platine 0,00385 TCR, meetsEN 60751, Classe B
