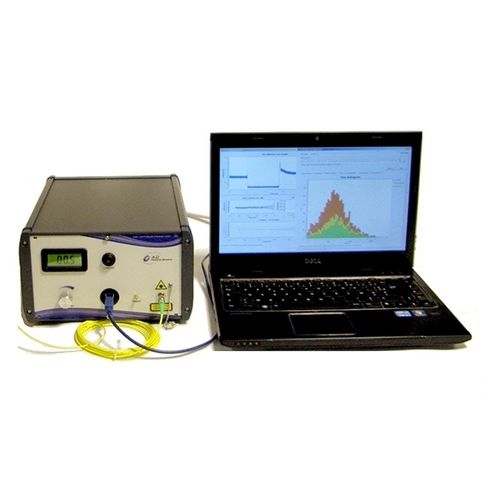

Analyseur taille des bulles M2

de gazde particulesde surveillance

Mesurez la taille des bulles, la vitesse et la fraction de vide (fraction de gaz) au cœur de l'écoulement ! Basé sur une technique innovante appelée Sonde Doppler à fibre optique (OFDP), le système M2 permet de mesurer facilement la taille et la vitesse des bulles dans des écoulements très denses, des colonnes de bulles, des tuyaux ou d'autres environnements liquide-gaz sans accès optique Plage de taille des bulles : Jusqu'à 100 μm - Aucune limite supérieure Plage de vélocité : 0.01 à 80 m/s Gamme de fraction de vide : 0 à 100 % Conditions de fonctionnement : Peut fonctionner dans des environnements jusqu'à 250°C / 100 bar Convient aux liquides non transparents et aux écoulements turbulents La technique de la sonde Doppler à fibre optique conçue par A2 Photonic Sensors est le fruit de plus de 25 ans de recherche. Une tête de capteur micrométrique est fabriquée à l'extrémité d'une fibre optique. Une fois immergée dans l'écoulement, la sonde en fibre optique fait office à la fois d'émetteur laser et de détecteur de lumière, et mesure toutes les bulles qui atteignent son extrémité. La taille miniaturisée de la partie capteur garantit une très faible perturbation de l'écoulement, d'où une grande précision de la mesure. Principales caractéristiques du logiciel et du traitement des données : - Traitement automatisé simple et rapide ou analyse approfondie avancée - Déclenchement d'acquisition en option - Accès complet aux données brutes - Distributions de taille et de vitesse, corrélation taille/vitesse - Exportation facile des données Cas d'application : - Conçu pour une grande variété d'applications, de la recherche fondamentale à la R&D industrielle - Réacteur chimique à haute pression - Hydraulique (canal à vagues, déversoir à gradins...) - Systèmes de refroidissement nucléaire et automobile - Traitement des eaux usées - Processus de mélange - Études fondamentales - Forage pétrolier
