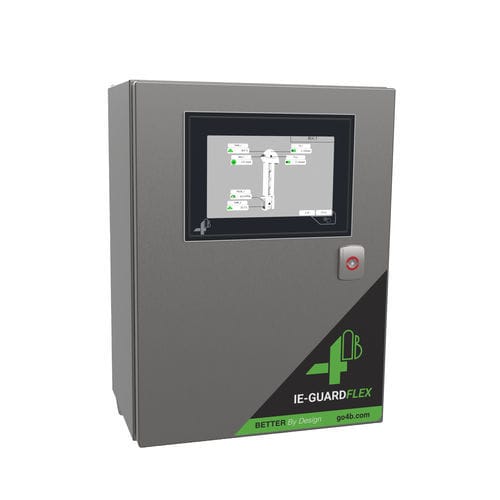

Unité de contrôle avec affichage IE-GuardFlex

de visualisation de données de process et de fabricationnumériqueà écran tactile

Le IE-GuardFlex est l’unité de contrôle centrale du système Distributed Hazard Monitoring Solution (DHMS) de 4B. Grâce à la technologie Ethernet industriel, ce contrôleur se connecte et surveille les capteurs installés sur plusieurs machines via nos IE-Nodes avancés. Le système complet peut être configuré pour plusieurs machines, IE-Nodes et capteurs, et permet d'effectuer un arrêt immédiat en cas de détection de risques, directement depuis le centre de contrôle. Placé stratégiquement dans le centre de contrôle en zone sûre, le IE-GuardFlex se connecte aux IE-Nodes des machines en zone à risque via un câble Ethernet CAT6. Les machines surveillées incluent des élévateurs à godets, convoyeurs fermés, convoyeurs ouverts, convoyeurs à chaîne, et bande. Les capteurs ATEX connectés aux IE-Nodes locaux détectent des conditions dangereuses telles que glissement de la bande (SlipSwitch, Milli-Speed), déport de la bande (TouchSwitch, Bulldog), température des paliers (ADB, Milli-Temp), vibration (Milli-Vib), et bourrage (Binswitch). Après connexion de tous les capteurs et IE-Nodes, l'ingénieur peut configurer les nodes trouvés et allouer leurs capteurs aux machines via une interface graphique intuitive sur un écran couleur 7’’. Le système permet trois configurations ALARME / STOP par capteur, avec des relais de sortie assignés à ces conditions pour chaque capteur ou machine. Des relais communs d'ALARME et de STOP indiquent toute alarme ou arrêt détecté sur les capteurs connectés.
